全自動 PCB 激光打標機是用激光器在 PCB 表面雕刻一維碼、二維碼、文字、符號或圖形的專業激光加工設備。是一款全自動激光打標系統，由激光標記系統，XY 精密運動平臺，CCD 定位及讀取系統組成。適用于 SMT 生產中的 PCB ，半導體 LCD ，半導體芯片等物體表面上標記內容,系統能夠完成自動送料、精確定位、激光標記、檢查和讀取、自動出料等功能。
全國統一服務熱線：
設備特點：
● 伺服 XY 運動平臺，工業 PC 控制、模塊化柔性化編程設計。
● 標配綠光激光（也可選其他激光），最小可雕刻出 1.6mmx1.6mm 多達 16 位字符的二維碼。
● 同軸 CCD 技術，精密定位 ，并且讀取、識別二維碼等級(適應 AIM DPM , AS9132 等標準)。
● 三色光源照明 ：顏色可三色切換，方便讀取不同顏色板的雕刻標志。
● 傳送皮帶距地面 900±30mm ，可以直接對接 SMT。可以自選進出料運動方向。
● 標準 SMEMA 接口及網絡通信功能 ，可與上、下游設備及服務器進行通訊 ；

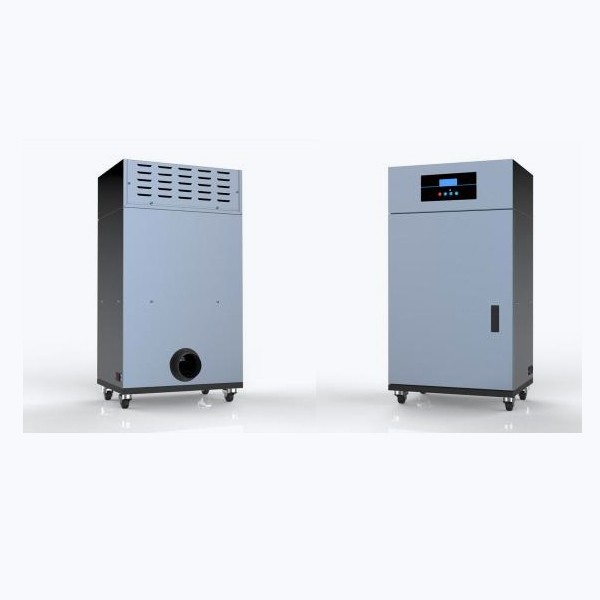

● 煙塵過濾裝置，有效去除標記時產生的粉塵保證干凈及健康。
● 主動防呆，軟件自動檢測并防止錯打，漏打；主門配有安全開關鎖，由軟件控制。
● 在雕刻過程中各門都無 法人為開啟 ，防止產品不良 ；
● 進出料口配有自動遮擋門防止激光雕刻時強光損害人眼。
相對傳統方式的優勢：
● 傳統的貼標簽產能低，標記易脫落 ，不持久，總投入高。
● 傳統的油墨噴碼，精度低，效果差，不持久，污染大，后期投入高。
● 新興的激光標記技術，擁有標記清晰持久，高效，環保 ，無耗材，低投入，高回報的特點， 正在逐 步替代傳統印刷業。其中技術含量更高的綠激光，對 PCB 板材標記極高的辨析度， 占據了 PCB 激光
● 標記的主流位置。
技術參數：
項目名稱 | 技術參數 |
最大激光平均功率 | 5W |
激光重復頻率 | 10-400KHz |
激光波長 | 355nm |
光束質量 M2 | ＜1.5 |
標準雕刻范圍 | 100*100mm 可選 |
雕刻線速 | 7000mm/s |
最小線寬 | 0.05mm |
重復精度 | ±0.05mm |
電力需求 | 220V±22V / 50Hz / 10A |
整機耗電功率 | 1500W |
工作溫度 | 20-32℃ |
相對濕度 | ＜80% |
設備尺寸 | 1400mm*930mm*1720mm |
標準配置：
系統名稱 | 部件名稱 | 規格型號 | 品牌 |
光學系統 | 激光器 | 355nm | 英諾 |
振鏡系統 | 355nm | ||
聚焦鏡頭 | 355nm | ||
控制系統 | 控制系統 | 定制 | 研華 |
打標控制卡 | BSL | ||
打標軟件 | BSL | ||
工控機 | 工控 | ||
顯示器 | 17 寸液晶 | ||
絲桿 | 海威 |
